超音波側壁測定装置(DM)

超音波側壁測定装置(Drilling Monitor)

DM-602RR/604RR/604RR-125

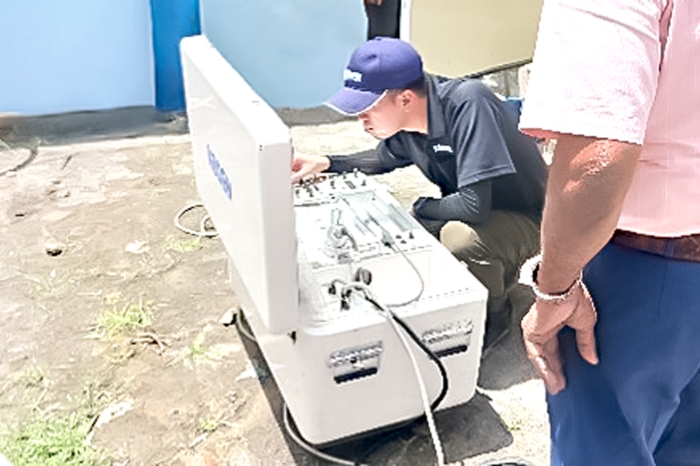

超音波側壁測定装置は掘削孔の中心に吊り下げた送受波器を上下移動させながら
超音波を発射して正確な垂直断面を記録する装置です。
工事の高品質化・工期の短縮・工費の削減に大きく寄与します。
国内はもとより、広く世界各地の土木・建設工事現場で活躍しています。

カタログ

製品の特長

  • 掘削孔の鉛直性や断面形状を、正確に測定・表示・記録します。
    従来困難とされてきた高濃度、高比重の泥水や安定液の中でも、鮮明な記録が得られます。
  • 壁面エコーとノイズを自動識別する信号処理回路を採用。常に安定した記録が得られます。
  • 小口径掘削孔測定時に障害となっていた発振線エコーの除去回路を搭載。
    スイッチを投入するだけで、発振線エコーの除去が可能です。

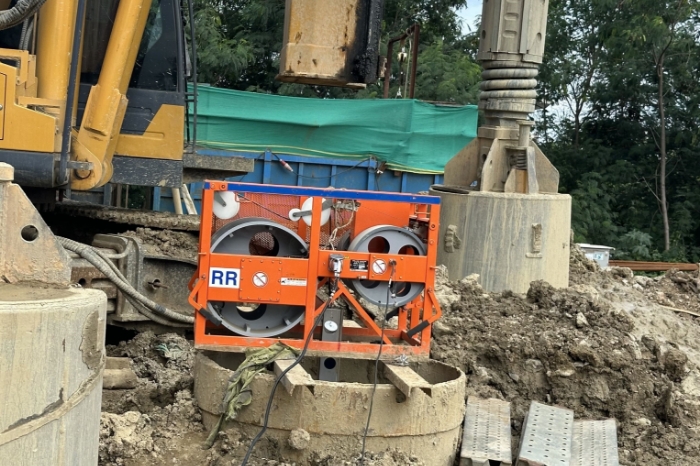

  • ウインチに吊り下げられたセンサーは、着底位置と格納位置で自動的に停止します。
    非常時には、非常巻き上げ機能を使用してセンサーを最速で巻き上げることができます。
  • 測定したデータはパソコンに出力し保存することも可能なため、データ処理等にも使用できます。

主な仕様

記録機

測定方式超音波パルス方式
記録方式ベルトによる直線記録方式
2方向切換え測定(DM-602RR)
4方向同時測定（DM-604RR/604RR-125）
記録紙放電記録紙　250 mm x 20 m
測定レンジ（半径）0.5 m、1.0 m、2.0 m、4.0 m
測定精度±2%、(測定レンジ）
電源100/110/220 VAC（50/60 Hz）
外形寸法784 (W) x 486 (D) x 457 (H) mm
質量55kg（100/110/220 VAC用）

ウインチ

昇降速度0 ～ 20 m / 分（記録機側で連続可変）
昇降長DM-602RR/604RR:100m（最大）、DM-604RR-125:125m（最大）

標準構成品

記録機DMR-602RR (DM-602RR)
DMR-604RR (DM-604RR)
DMR-604RR-125(DM-604RR-125)
トランスユニットDMT-000RAC 100V電源用、記録機に収納9 kg
DMT-001RAC 110V電源用、記録機に収納9 kg
DMT-002RAC 220V電源用、記録機に収納9 kg
ウインチDMW-602RR (DM-602RR)センサーユニット、センサーケーブル付き125 kg
DMW-604RR (DM-604RR)センサーユニット、センサーケーブル付き125 kg
DMW-604RR-125(DM-604RR-125)センサーユニット、センサーケーブル付き135 kg
接続ケーブルCW-558R-10M記録機-ウインチ接続用、両端15ピンコネクター付き10M
CW-600-10M記録機-ウインチ接続用、両端8ピンコネクター付き10M
AC電源ケーブルCW-71R-10M片端3ピンコネクター付き/片端未処理10M
予備品記録機に収納、予備品表参照1式
取扱説明書記録機に収納1冊
操作手順DM-602RR/DM-604RR記録機に収納1枚

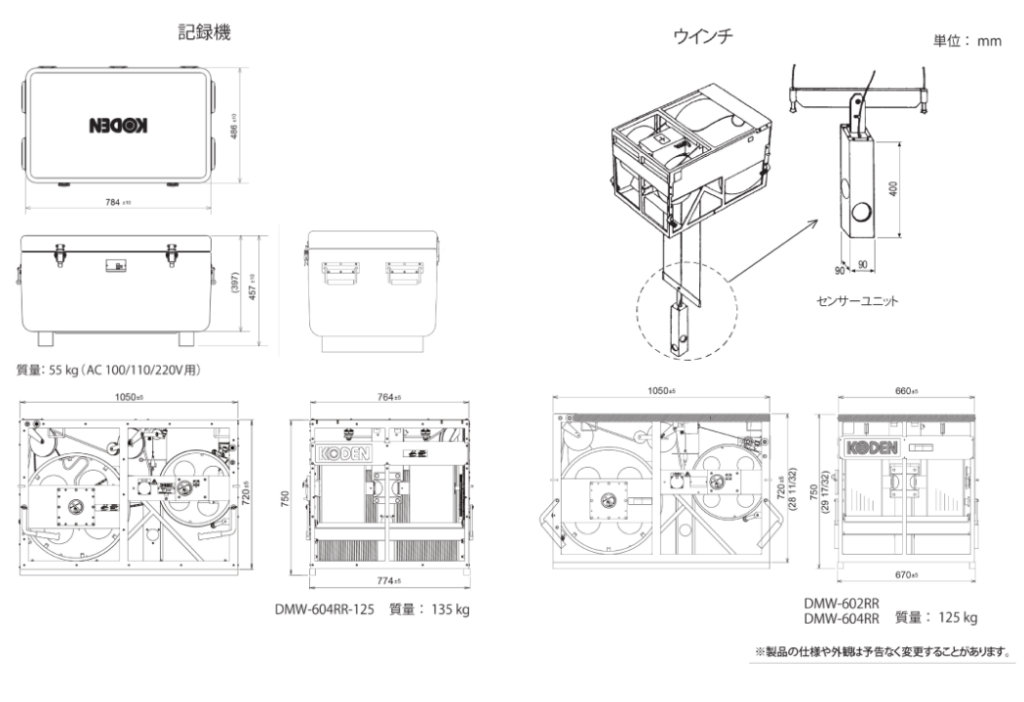

外観寸法図・質量

予備品

記録紙DMP-250250mm×20m（A3-560）2本
記録針DMS-001クリアケース入り2本
通電針DMS-002クリアケース入り2本
