魚群探知機

スタンダード

送信出力3kW/5 kW

15インチ液晶魚群探知機

CVS-705D

高出力魚探

製品資料

説明書
取扱説明書（基礎編）_改訂06	取扱説明書（応用編）_改訂07	装備説明書_改訂06

主な特長

送信出力は、3kW、5kWの2周波魚探です。これまでは難しかった深場での捜索に威力を発揮する高出力魚探です。

各設定を記憶し、全設定を瞬時に切替えることができるCMキーを前面パネルに用意しました。漁法切替え時の設定変更がワンタッチでできます。このCMキーには周波数設定も割り当てることが出来るので、まるで最大6台の魚探を使い分けているような操作が可能になります。

本体内部の大容量メモリーには500枚分の魚探映像を保存できるので過去データを活用することが出来ます。

15インチ高精細XGA（1024X768）のLCD（LEDバックライト）を採用、直射日光下の視認性が抜群のARコート処理も施しました。また、特殊処理により液晶画面に結露も起こりません。

漁礁を映すCCDカメラを接続すれば魚探映像と漁礁を同時に確認できます。また、機関室等船内の別の場所に設置したCCDカメラ映像と魚探映像を同時に表示するなど、操業に便利な使い方も可能です。

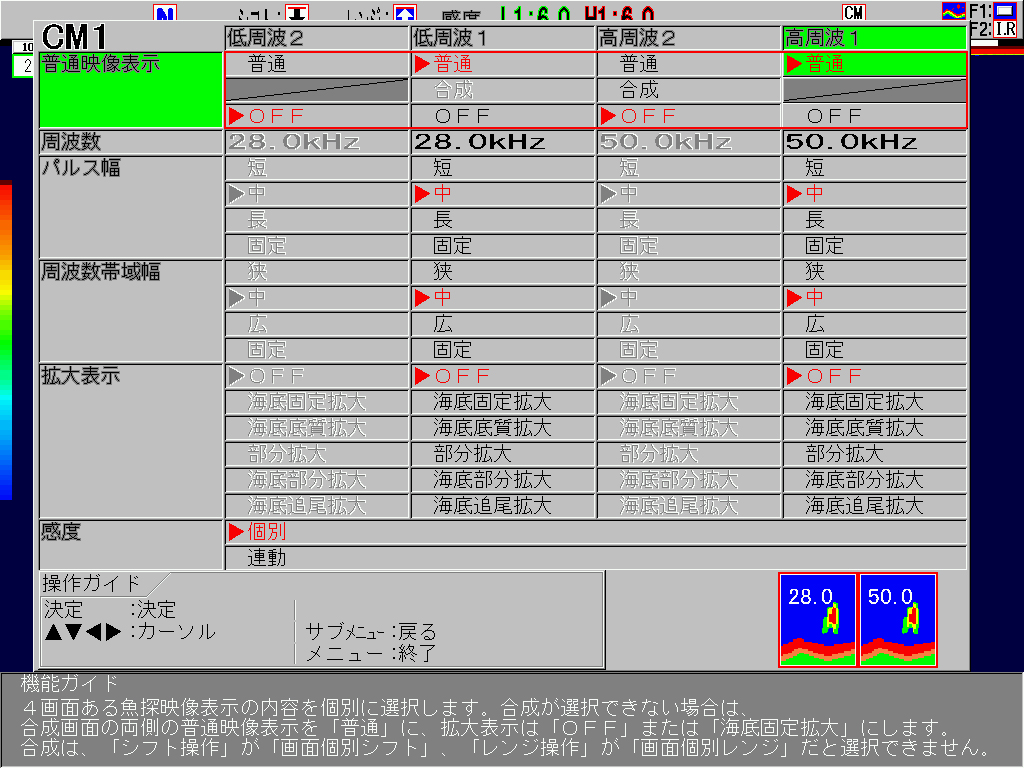

機能設定一覧

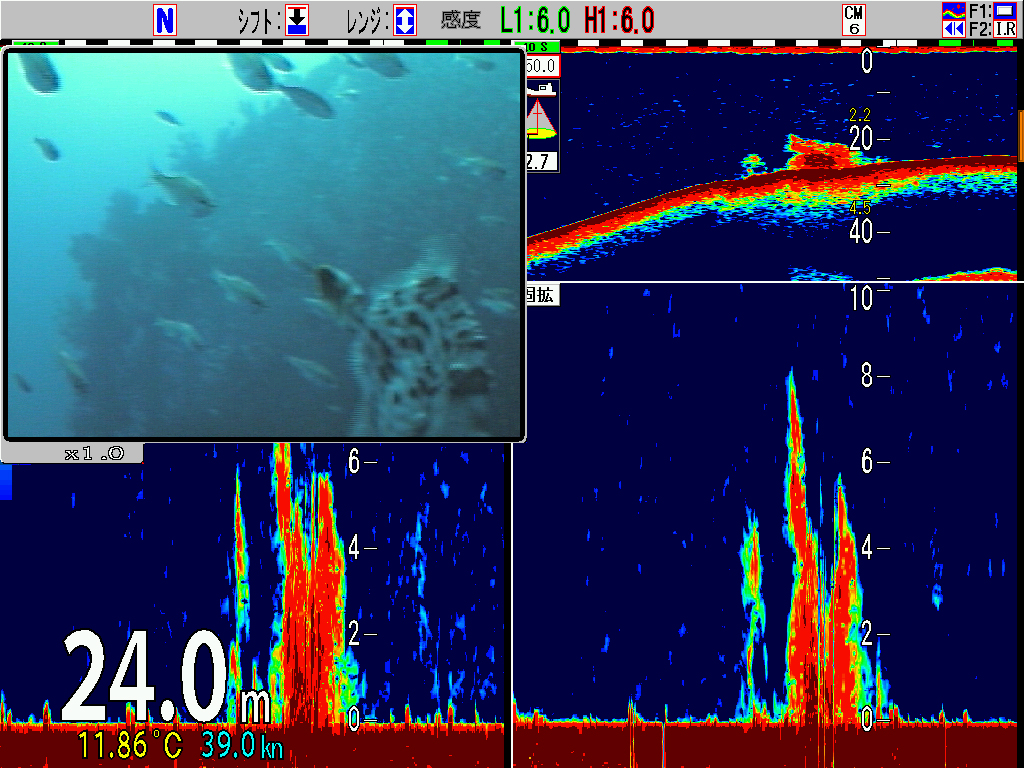

CCDカメラ接続映像※
※CCDカメラは付属しておりません

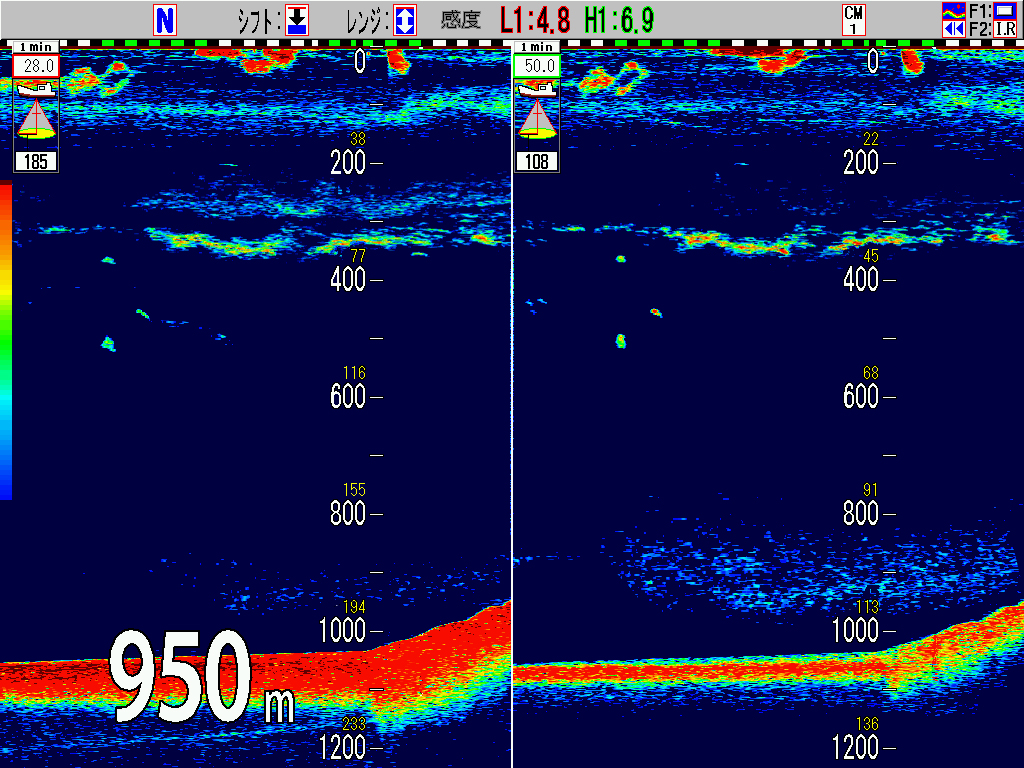

映像例

主な機能	干渉除去、色消し、VRM、雑音抑制、ホワイトライン、吃水補正、水温補正、船速補正、画像記憶（500面）、ソナトーン、ホーミング機能、イベント記憶、簡易プロッター、パネル照明、送信出力低減、外部トリガー、探知範囲表示、CMキー、水温グラフ表示、画面個別レンジ、画面個別シフト
レンジ	1 ～ 3000 （m） 1 ～ 2000 （ヒロ）
送信出力	3kW, 5 kW
送受波器	3kW : TD-284 TD-404T TD-504F TD-504T TD-754 5kW : TD-286 TD-506F TD-756 TD-66(200kHzは1kW)
送信周波数	3kW : 28, 40, 50, 75, 200 kHz(200kHzは1kW) 5kW : 28, 50, 75, 200 kHz(200kHzは1kW)
防水性能	IPX5（表示機、操作部）
外形寸法図	表示機 : 376(H) x 381(W) x 265(D) mm 操作部 : 100(H) × 324(W) × 54(D) mm
重量	表示機 : 13 kg 操作部 : 0.7kg
電源電圧範囲	21.6 ～ 31.2 V DC
