カラー魚群探知機

15インチ液晶カラー魚群探知機  ブロードバンド

CVS-875D

更に進化した最新4周波"ブロードバンド魚探"

表示機
表示機

CVS-875D

主な特長

最新のブロードバンド技術を凝縮

従来の魚群探知機では製品購入時に周波数が固定されますが、CVS-875Dは装備した送受波器の周波数範囲から任意の4周波を使用時に選択・変更できます。狙う魚種に最適な周波数で探知可能。4周波を1つの画面で見ることによって、周波数別の映像をより細かく観察できます。

他の魚探との干渉も即回避

使用中の音波干渉も、周波数調整で容易に回避できます。

SDカードやUSBメモリー等に画像の保存が可能

保存した本機画像の表示もできます。過去の画像との比較・照合が容易です。パソコンにも画像の取り込みができます。

当社独自のフルデジタル技術

低ノイズで鮮明な画像、そして抜群の探知距離を実現しました。

全設定を瞬時に切替え

各設定を記憶し、全設定を瞬時に切替えることができるCMキーを操作部に6つ用意しました。漁法切替え時の設定変更がワンタッチでできます。このCMキーには周波数設定も割り当てることが出来るので、まるで最大6台の魚探を使い分けているような操作が可能になります。

CCDカメラの接続も可能

漁礁を映すCCDカメラを接続すれば魚探映像と漁礁を同時に確認できます。また、機関室等船内の別の場所に設置したCCDカメラ映像と魚探映像を同時に表示するなど、操業に便利な使い方も可能です。(CCDカメラは付属しておりません)

見やすい高精細LCD

15インチ高精細XGA(1024X768)のLCD(LEDバックライト)を採用、直射日光下の視認性が抜群のARコート処理も施しました。

海底底質の固さを数値で表示


画面イメージ

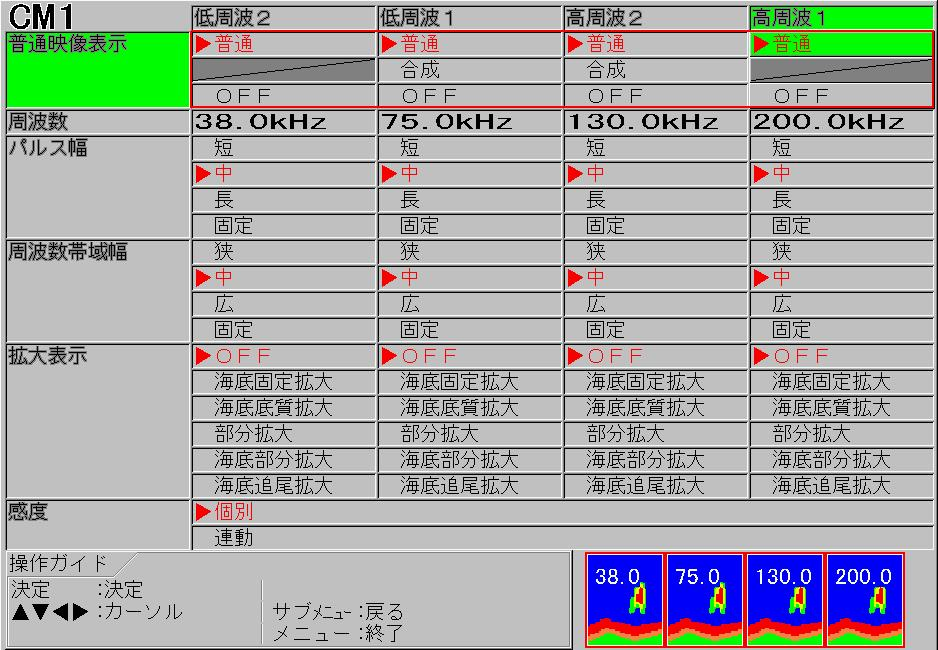

CMキー設定画面
CMキー設定画面

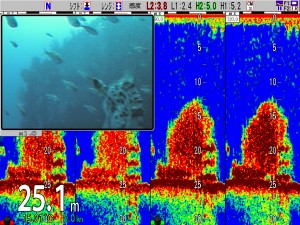

 CCDカメラ接続映像
(CCDカメラはお客様手配)
 CCDカメラ接続映像 (CCDカメラはお客様手配)

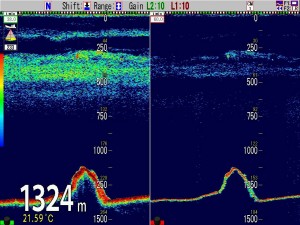

表示例(1300m)
表示例(1300m)

主な仕様

主な機能干渉除去、色消し、VRM、雑音抑圧、ホワイトライン、吃水補正、水温補正、船速補正、画像記憶(500面)、ソナトーン、ホーミング機能、位置記憶、イベント記憶、簡易プロッター、パネル照明、送信出力低減、外部同期、探知範囲表示、CMキー、水温グラフ表示、画面個別レンジ、画面個別シフト、外部メモリー書き込み・読み込み(SDカード・USBメモリー)、ヒービング補正、ボトムハードネス表示
レンジ1 ~ 3000 (m)、1~ 2000(ヒロ)
送信出力1 ~ 3 kW
送受波器(1)TDM-052A
(2)TDM-062A
(3)TDM-083
(4)TDM-091 / 091D
(5)TDM-071
(6)TD340-K
(7)TD360-K
(8)TD380-K
(9)TD-284 / 284A
(10)TD-504T / 504F
(11)TD-501C
(12)TD-501T-3B
(13)TD-754
(14)TD-66
送信周波数(1) 38 ~ 75 kHz および 130 ~ 210 kHz
(2) 38 ~ 75 kHz および 85 ~ 135 kHz
(3) 28 ~ 60 kHz および 130 ~ 210 kHz
(4) 42 ~ 65 kHz および 130 ~ 210 kHz
(5) 35 ~ 65 kHz
(6) 38 ~ 70 kHz および 130 ~ 220 kHz
(7) 38 ~ 70 kHz および 130 ~ 220 kHz
(8) 38 ~ 70 kHz および 130 ~ 220 kHz
(9) 28 kHz
(10) 50 kHz
(11) 50 / 200 kHz
(12) 50 / 200 kHz
(13) 75 kHz
(14) 200 kHz
防水性能IPX5 (操作部、表示部)
外観寸法375 (H) x 381 (W) x 265 (D) mm (表示部)
100 (H) x 324 (W) x 54 (D) mm(操作部)
質量表示部:13 kg
操作部:0.7 kg
電源電圧範囲21.6 ~ 31.2 VDC
