カラー魚群探知機

17インチ液晶カラー魚群探知機  ブロードバンド

CVS-707D

高出力魚探

17インチモニター
17インチモニター
制御部
制御部
CVS-707D

主な特長

高出力魚探

送信出力は、3kW、5kWの2周波魚探です。これまでは難しかった深場での捜索に威力を発揮する高出力魚探です。

全設定を瞬時に切替え

各設定を記憶し、全設定を瞬時に切替えることができるCMキーを前面パネルに用意しました。漁法切替え時の設定変更がワンタッチでできます。このCMキーには周波数設定も割り当てることが出来るので、まるで最大6台の魚探を使い分けているような操作が可能になります。

魚探映像を500枚分保存・読み出し可能

本体内部の大容量メモリーには500枚分の魚探映像を保存できるので過去データを活用することが出来ます。

CCDカメラの接続も可能※

漁礁を映すCCDカメラを接続すれば魚探映像と漁礁を同時に確認できます。また、機関室等船内の別の場所に設置したCCDカメラ映像と魚探映像を同時に表示するなど、操業に便利な使い方も可能です。

BB(ブラックボックス)タイプ

表示部は標準構成品になっています。制御部はブラックボックス型です。


画面イメージ

機能設定一覧
機能設定一覧

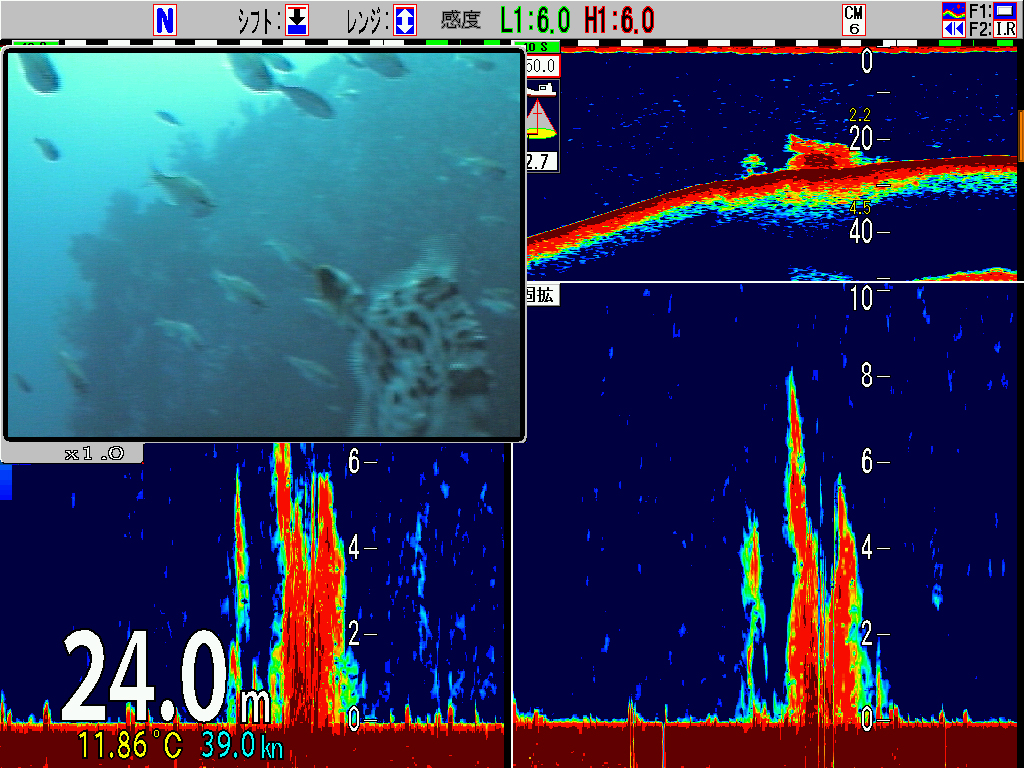

CCDカメラ接続映像※
※CCDカメラは付属しておりません
CCDカメラ接続映像※ ※CCDカメラは付属しておりません
映像例
映像例

主な仕様

主な機能干渉除去、色消し、VRM、雑音抑制、ホワイトライン、吃水補正、水温補正、船速補正、画像記憶(500面)、ソナトーン、ホーミング機能、イベント記憶、簡易プロッター、パネル照明、送信出力低減、外部トリガー、探知範囲表示、CMキー、水温グラフ表示、画面個別レンジ、画面個別シフト
レンジ1 ~ 3000 (m)
1 ~ 2000 (ヒロ)
送信出力3kW, 5 kW
送受波器3kW : TD-284 TD-404T TD-504F TD-504T TD-754
5kW : TD-286 TD-506F TD-756 TD-66(200kHzは1kW)
送信周波数3kW : 28, 40, 50, 75, 200 kHz(200kHzは1kW)
5kW : 28, 50, 75, 200 kHz(200kHzは1kW)
防水性能IPX5(表示機、操作部)
n/a(制御部)
外形寸法図表示機 : 376(H) x 410(W) x 277(D) mm
操作部 : 100(H) × 324(W) × 54(D) mm
制御部 : 320(H) × 320(W) × 123(D) mm
重量表示機 : 7kg
操作部 : 0.7kg
制御部 : 5.6kg
電源電圧範囲21.6 ~ 31.2 V DC
